針對 molbloc-S 質量流量元件

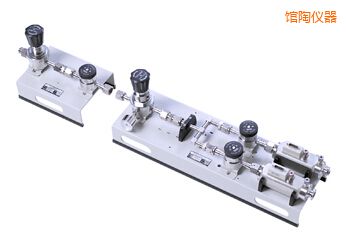

molstic-S™ 為 molbloc-S® 質量流量元件的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。1/4 英寸 molstic-S 中所含帶的過濾器可保護小型 molbloc-S 元件免受污染。最高品質的部件已集成在緊湊式設備總成之內，確保最優化的 molbloc/molbox™ 性能。

單通道 molstic-S 設計用于配合單個 molstic-S 元件。雙通道模式允許兩個 molbloc-S 同時裝配，方便在測試過程使用兩種范圍而無需更換硬件。此外，兩個 molbloc-S 元件的輸出口還可使用下游T型件（部件號 401884）來平行對接，進而在使用雙通道 molbox1+ 時可獲得額外的流量范圍性能。

它的模塊化設計最主要的優勢在于 molstic-S 可用于測試處在上游或下游位置的設備。可選的可調節 DUT 支架（部件號 401934）能夠配合大型無法安裝于 molstic-S 上的 DUT 使用。

molstic-S 可選用 1/2 英寸或 1/4 英寸的系統對接尺寸。1/4 英寸尺寸專用于針對 1E2-S 的 molbloc-S 元件，而 1/2 英寸尺寸則用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）�？蛇x的高分辨率調節閥套件可與 1/4 in 的 molstic-S 結合使用，以便獲得更好的流量控制能力。

molstic-S 使用說明

因?yàn)?molbloc-S 是在極端流量范圍下工作的，因此為了控制流量，必須在 molbloc-S 上游安裝帶有流量控制功能的測試設備。

在常壓下進行測量的設備通常會安裝在 molbloc-S 的下游位置。molbloc-S 的模塊化設計主要為了提供靈活性。

入口供氣壓力調節對于保護 molbox 壓力變送器而言十分重要。因此，建議將僅為 molstic-S 供氣的 molstic 安裝在具有流量控制功能的測試設備上游，而后在校準常壓工作的設備時將減壓調節器選件安裝在 molstic-S 之上�？蛇x的背壓調節器可安裝在 molstic-S 之上來控制上游 DUT 的下游壓力。

尺寸
molstic-S	A	B	C	D	E
molstic-S單體，1/4 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
molstic-S單體，1/2 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
molstic-S雙體，1/4 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	600 mm (23.6 in)
molstic-S雙體，1/2 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	600 mm (23.6 in)
雙體，1/4 in，帶調節器與T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	750 mm (29.5 in)
雙體，1/2 in，帶調節器與T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	875 mm (34.5 in)
單體，1/4 in，帶計量閥	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
雙體，1/4帶計量閥與T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	875 mm (34.5 in)
僅供氣，1/4 in	103.5 mm (4 in)	182 mm (7 in)	232 mm (09 in)	—	280 mm (11.0 in)
僅供氣，1/2	103.5 mm (4 in)	182 mm (7 in)	232 mm (09 in)	—	471 mm (18.5 in)

配置說明

· 每一個 molstic-S 都包含有 50 厘米（20 英寸）的透明 PFA 管件，用于提供針對受測設備(DUT)和進口供氣的多用途連接。

· 所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）。

· 1/4 英寸 molstic-S 平臺設計用于針對 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平臺設計用于針對從 2E2-S 至 2E3-S 的元件。部件號 401935 的零件可替代更高流量元件的 1/2 英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/4 英寸 molstic-S 之上。這僅推薦用于兩種校準模式下的 2E2-S molbloc-S 元件，或用于帶 LP 校準的 5E2-S 元件。

· 部件號 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/2 英寸 molstic-S 之上。這僅推薦用于1E2-S molbloc-S 元件。

型號

描述

molstic-S，單，1/4 in

與單個molbloc-S（1E2-S和更低流量）結合使用

配件	描述
用于1/4 in molstic-S的背壓調節器	升級版在1/4 in molstic-S當中增加了背壓調節器
背壓調節器，1/4 in	安裝于1/4 in molstic-S用于進口壓力控制
計量閥套件，molstic-S，1/4 in，中流量	安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
計量閥套件，molstic-S，1/4 in，低流量	安裝于molstic-S中1/4 in處的套件，用于20 slm的流量計量
調節器，1/4 in	安裝于1/4 in molstic-S用于出口DUT
調節器，用于1/4 in molstic-S	升級版為1/4 in molstic-S增加了進口壓力調節器

molstic-S，單，1/2 in

與單個molbloc-S（2E2-S到2E3-S）結合使用

配件	描述
用于1/2 in molstic-S的背壓調節器	升級版在1/2 in molstic-S當中增加了背壓調節器
背壓調節器，1/2 in	安裝于1/2 in molstic-S用于進口壓力控制
調節器，1/2 in	安裝于1/2in molstic-S用于出口DUT
調節器，用于1/2 in molstic-S	升級版為1/2 in molstic-S增加了進口壓力調節器

molstic-S，雙，1/4 in

與兩個molbloc-S（1E2-S和更低流量）結合使用

配件	描述
用于1/4 in molstic-S的背壓調節器	升級版在1/4 in molstic-S當中增加了背壓調節器
背壓調節器，1/4 in	安裝于1/4 in molstic-S用于進口壓力控制
計量閥套件，molstic-S，1/4 in，中流量	安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
計量閥套件，molstic-S，1/4 in，低流量	安裝于molstic-S中1/4 in處的套件，，用于20 slm的流量計量
調節器，1/4 in	安裝于1/4 in molstic-S用于出口DUT
調節器，用于1/4 in molstic-S	升級版為1/4 in molstic-S增加了進口壓力調節器

molstic-S，雙，1/2 in

與雙molbloc-S（2E2-S到2E3-S）結合使用

配件	描述
用于1/2 in molstic-S的背壓調節器	升級版在1/2 in molstic-S當中增加了背壓調節器
背壓調節器，1/2 in	安裝于1/2 in molstic-S用于進口壓力控制
調節器，1/2 in	安裝于1/2in molstic-S用于出口DUT
調節器，用于1/2 in molstic-S	升級版為1/2 in molstic-S增加了進口壓力調節器

molstic-S，僅供應，1/4 in

上游調節平臺，1/4 in

配件	描述
用于1/4 in molstic-S的背壓調節器	升級版在1/4 in molstic-S當中增加了背壓調節器
背壓調節器，1/4 in	安裝于1/4 in molstic-S用于進口壓力控制
計量閥套件，molstic-S，1/4 in，中流量	安裝于molstic-S中1/4 in處的套件，用于高達100 slm的流量計量
計量閥套件，molstic-S，1/4 in，低流量	安裝于molstic-S中1/4 in處的套件，用于20 slm的流量計量
調節器，，1/4 in	安裝于1/4 in molstic-S用于出口DUT
調節器，用于1/4 in molstic-S	升級版為1/4 in molstic-S增加了進口壓力調節器

molstic-S，僅供應，，1/2 in

上游調節平臺，1/2 in

配件	描述
用于1/2 in molstic-S的背壓調節器	升級版在1/2 in molstic-S當中增加了背壓調節器
背壓調節器，1/2 in	安裝于1/2 in molstic-S用于進口壓力控制
調節器，1/2 in	安裝于1/2in molstic-S用于出口DUT
調節器，用于1/2 in molstic-S	升級版為1/2 in molstic-S增加了進口壓力調節器

通用配件:

配件	描述
計量閥低流量molstic	安裝于molbloc的molstic出口用于手動流量控制
計量閥中/高流量molstic	安裝于molbloc的molstic出口用于手動流量控制
DUT臺架，可調節	3inx3in垂直可調節平臺
PK-MOL-S-VAC，dwn V交流電連接，中/低	將真空泵連接至molbloc-S或出口T型件（P/N 401884）的附件
T型件，用于molbloc-S出口	連接兩個molbloc-S元件的A+B出口端，或普通真空連接
VA-MOL-S，直流電泵機套件，低流量，標準	真空泵套件，250 slm（5E2-S）
VA-MOL-S，直流電泵機套件，中流量，PEPE	真空泵套件，1000 slm（5E3-S），特殊清潔/油
VA-MOL-S，直流電泵機套件，中流量，標準	真空泵套件，1000 slm（5E3-S）
