振動診斷分析儀|測振儀 |
|
| 型 號：Fluke 810 |
| 品 牌：美國FLUKE |
技術指標：動態范圍：128 dB
信噪比：100 dB
FFT分辨率：800線 |
 |
遵義振動診斷分析儀|測振儀-Fluke 810-美國FLUKE

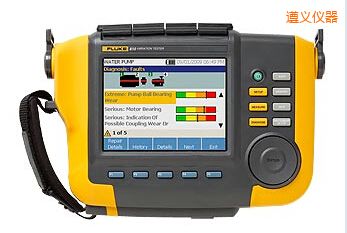

新型 Fluke 810振動診斷分析儀/測振儀：您可使用全新的振動測試方法來控制非計劃的停產，防止問題反復發生，設置維修優先級，并對資源進行管理。新型 Fluke 810振動診斷分析儀/測振儀是一種非常先進的故障排查工具，可供立即需要合適的解決方案的機械維修人員使用。該振動診斷儀采用獨特的診斷技術，可幫助您快速發現機械問題并確定優先級，從而成為一種方便的振動分析工具。您會做出各種努力來使公司和團隊正常運轉，但有時卻沒有足夠的時間與資源來應付手邊的工作，，更不用說主動采取機械維護措施了。Fluke 810振動診斷分析儀/測振儀可將您向前推進一步，它可在您進行首次測量時，通過一種簡便的逐步操作發現機器故障，而不需要以前的測量歷史記錄。診斷結論、嚴重性以及維修建議相結合，有助于您做出有針對性的維護決定，，并首先解決關鍵問題。您可在某些經銷商處購得Fluke 810 振動分析儀/測振儀。
功能與優點
-
可通過振動診斷儀來識別和找到最常見的機械故障（軸承問題、不對中、不平衡、松動），并將維護工作重點集中于查找根本原因，從而減少非計劃的停產
-
具有四個級別的故障嚴重性等級有助于排列維護工作的優先順序
-
維修建議可幫助技術人員采取糾正措施
-
振動診斷儀上的相關幫助可為新用戶提供實時提示和指南
-
2 GB 可擴展振動診斷儀存儲器為用戶的機器提供了足夠空間
-
自檢功能可確保最優性能和更長的工作時間
-
通過激光轉速計可獲得精確的機器運轉速度，幫助用戶充滿信心地進行診斷
-
三軸加速度計比使用單軸加速度計的測量時間縮短 2/3
-
Viewer PC 軟件擴展了數據存儲和跟蹤容量
-
使用Fluke 810振動分析儀/測振儀可以：
-
對有問題的設備進行故障排查，并了解故障的根本原因
-
在計劃維護之前和之后對設備進行檢測，并確認維修效果
-
對新設備進行調試，并確保正確安裝
-
振動診斷儀提供可量化的設備狀況證明，并推動在維修或更換方面進行投資
-
對維修活動排列優先順序并進行計劃，幫助更高效地運行
-
對設備故障進行預期，并對備件庫存進行控制
-
對新的或缺乏經驗的技術人員進行培訓，提高整個團隊的信心和技能
|
診斷技術參數
|
|
標準故障
|
不平衡、松動、不對中和軸承故障
|
|
振動診斷儀可以分析
|
電機、風機、鼓風機、皮帶和鏈傳動機構、變速箱、聯軸器、離心泵、活塞泵、滑片泵、旋槳泵、螺桿泵、螺紋/齒輪/凸輪旋轉泵、活塞式壓縮機、離心式壓縮機、螺旋式壓縮機、直驅設備、主軸
|
|
振動診斷儀/振動分析儀轉速范圍
|
200 rpm to 12000 rpm
|
|
詳細診斷內容
|
易懂的結論、故障嚴重性（輕微、中等、嚴重、極嚴重）、維修詳情、特征譜峰、頻譜
|
|
電氣技術參數
|
|
量程變換
|
自動
|
|
A/D轉換器
|
4通道，24位
|
|
可用帶寬
|
2 Hz至20 kHz
|
|
抽樣
|
51.2 Hz
|
|
數字信號處理功能
|
自動配置的抗混疊濾波器、高通濾波器、抽樣、重疊、加窗、FFT和平均
|
|
振動診斷儀采樣率
|
2.5 kHz至50 kHz
|
|
動態范圍
|
128 dB
|
|
信噪比
|
100 dB
|
|
FFT分辨率
|
800線
|
|
頻譜窗口
|
漢寧窗(Hanning)
|
|
頻率單位
|
Hz, orders, cpm
|
|
幅值單位
|
in/s，，mm/s，VdB（美國），VdB*（歐洲）
|
|
非易失性存儲器
|
SD微型存儲卡，2 GB內存+用戶擴展存儲槽（用于附加存儲）
|
|
一般技術參數
|
|
振動診斷儀尺寸（高x深x寬）
|
18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in)
|
|
振動診斷儀重量（包括電池）
|
1.9 kg (4.2 lb)
|
|
顯示屏
|
¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight
|
|
輸入/輸出連接
|
三軸傳感器連接: 4針M12連接器
單軸傳感器連接: BNC連接器
轉速計連接: 微型DIN 6針連接器
PC連接: 微型"B"USB
(2.0)連接器
|
|
振動診斷儀電池
|
電池類型: 鋰離子電池，14.8 V, 2.55 Ah
電池充電時間: 3小時
電池放電時間: 8小時（正常條件下）
|
|
交流適配器
|
輸入電壓: 100 Vac至240 Vac
輸入頻率: 50/60 Hz
|
|
操作系統
|
WinCE 6.0 Core
|
|
支持的語言
|
英語、法語、德語、意大利語、日語、葡萄牙語、簡體中文、西班牙語
|
|
保修期
|
3年
|
|
環境參數
|
|
振動診斷儀工作溫度
|
0 °C至50 °C (32 °F至122 °F)
|
|
儲存溫度
|
-20 °C至60 °C (-4 °F至140 °F)
|
|
振動診斷儀工作濕度
|
10 %至95 % RH（無冷凝）
|
|
機構認證
|
CHINA RoHS, CSA, CE, C TICK, WEEE
|
|
電磁兼容性
|
EN 61326-1:2006，EN 61010:1:2001第2版
|
|
傳感器技術參數
|
|
傳感器類型
|
加速度計
|
|
靈敏度
|
100 mV/g (± 5 %, 25 °C)
|
|
加速度范圍
|
80 g峰值
|
|
幅度非線性度
|
1 %
|
|
頻率響應
|
Z: 2 - 7,000 Hz ± 3dB
X, Y: 2 - 5,000 Hz ± 3dB
|
|
電源要求(IEPE)
|
18 V dc至30 V dc, 2 mA至10 mA
|
|
偏置輸出電壓
|
12 V dc
|
|
接地
|
外殼接地
|
|
傳感元件設計
|
PZT陶瓷/剪切式
|
|
外殼材料
|
316L不銹鋼
|
|
安裝
|
10-32內六角頭螺絲，2極稀土磁體（48磅拉力）
|
|
輸出連接器
|
4針，M122
|
|
匹配
|
M12 - F4D
|
|
非易失性存儲器
|
TEDS 1451.4兼容
|
|
振動限值
|
500 g峰值k
|
|
沖擊限值
|
5000 g峰值
|
|
電磁靈敏度，等效g
|
100μg/高斯
|
|
密封
|
氣密密封
|
|
溫度范圍
|
-50 °C至120 °C (-58 °F至248 °F) ± 7 %
|
|
保修期
|
一年
|
|
轉速計技術參數
|
|
尺寸（深x寬）
|
2.86 cm x 12.19 cm (1.125 in x 4.80 in)
|
|
重量
|
96 g (3.4 oz)，包括電纜
|
|
電源
|
由810振動診斷儀供電
|
|
檢測
|
Class 2激光二極管
|
|
范圍
|
6.0 to 99,999 rpm
|
|
準確度
|
6.0 to 5999.9 rpm: ± 0.01 %和± 1字
5999.9 to 99999 rpm: ± 0.05 %和± 1字
|
|
分辨率
|
0.1 rpm
|
|
有效范圍
|
1 cm至100 cm (0.4 in至39.27 in)
|
|
響應時間
|
1 second (> 60 rpm)
|
|
控制
|
測量on/off透明按鈕
|
|
接口
|
6針Mini DIN
|
|
電纜長度
|
50 cm (19.586 in)
|
|
保修期
|
一年
|
|
轉速計附件
|
反光帶: 1.5 cm x 52.5 cm (0.59 in × 20.67 in)
|
|
Viewer PC軟件
|
|
最低硬件要求
|
1 GB RAM
|
|
操作系統要求
|
Windows XP, Vista
|
|
型號名稱
|
描述
|
|
FLUKE-810
|
振動診斷儀
振動診斷儀包括:
-
帶診斷功能的振動診斷儀
-
三軸加速度計、磁鐵安裝座、帶膠粘劑的安裝墊套件、加速度計快速斷開電纜
-
激光轉速計和儲存兜
-
帶電纜和適配器的智能型電池
-
背帶和可調手帶
-
Viewer PC軟件
-
微型USB至USB電纜
-
入門指南、帶圖示的快速參考指南、用戶手冊光盤
-
攜帶包
|
|
機套和掛件
|
|
C1600
|
帶輪的萬用表和附件儀器箱
|
