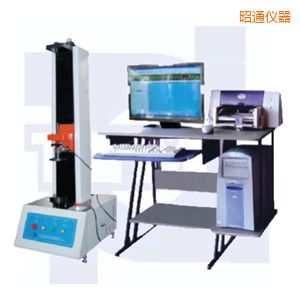

昭通微機控制彈簧拉壓試驗機-TLS-WI系列-時代儀器
產品概述：
TLS-WI系列微機控制拉壓彈簧試驗機依據JB/T7796-2005《拉壓彈簧試驗機技術條件》規定的技術要求制成。該型拉壓彈簧試驗機主要用 于測試各種螺旋彈簧及彈性元件的強度，小型彈簧拉壓試驗機，即在一定的變形量(或高度)下測試彈簧的試驗力或在一定的試驗力下測定彈簧的高度或變形量。
功能特點：
本機主要適用于各種彈簧的強度試驗、力學性能及工序能力分析。
本機軟件包有速度控制、參數輸入、數據處理、結果觀察、圖表顯示、圖表打印、數據保存等功能模塊組成。
試驗方式多樣化，彈簧荷重試驗機，可以設置彈簧的試驗力，彈簧支吊架試驗機，檢測彈簧的剩余高度或變形量；也可以設置彈簧的剩余高度或變形量，日照彈簧試驗機操作規程，檢測試驗力等功能。
多點自動變速采集數據，并自動返回到初始位置，全自動彈簧扭轉試驗機，整個試驗過程自動化。
過載自動返回，彈簧軟床墊翻滾耐久試驗機，以保護傳感器不受損壞。
具有強大的數據處理及數據統計功能，彈簧試驗負荷，繪制剛度曲線、計算彈簧的分段剛度，彈簧試驗機 日本jics，可以進行數據統計，繪制正態分布圖、計算工序能力指數。采用數控電機調速系 統或進口交流伺服電機及調速器和精密滾珠絲杠副組成傳動系統，與高精度負荷傳感器、位移傳感器及數字式數據采集卡、PC組成測控系統，實現了穩定可靠運行 及精確測量。
技術參數：
|
型號
技術參數
|
TLS-W系列微機控制彈簧拉壓試驗機
|
|
最大試驗力
|
50N
|
100N
|
200N
|
500N
|
1000N
|
2000N
|
5000N
|
|
顯示范圍
|
0-50
|
0-100
|
0-200
|
0-500
|
0-1000
|
0-2000
|
0-5000
|
|
試驗力最小讀數值(N)
|
0.001
|
0.01
|
0.01
|
0.01
|
0.1
|
0.1
|
0.1
|
|
精確測量范圍
|
滿量程的1%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
350
|
650
|
|
壓縮試驗兩壓盤間距離
|
350
|
650
|
|
上下壓盤直徑
|
Ф90
|
Ф130
|
|
拉伸及壓縮試驗最大行程
|
350
|
650
|
|
加載速度(mm/min)
|
0.005-500無級可調
|
|
加載方式
|
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，手動雙數顯彈簧拉壓試驗機，限位停機
|
|
凈重(Kg)
|
90
|
200
|
|
外形尺寸
|
450*600*1200
|
600*400*1600
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
|
電源
|
220VAC±10% 50Hz
|
|
型號
技術參數
|
TLS-W系列微機控制彈簧拉壓試驗機
|
|
最大試驗力
|
10000N
|
20000N
|
50kN
|
100kN
|
150Kn
|
200kN
|
300kN
|
|
顯示范圍
|
0-10000
|
0-20000
|
0-50KN
|
0-100KN
|
0-150KN
|
0-200KN
|
0-300KN
|
|
試驗力最小讀數值(N)
|
1
|
1
|
1
|
10
|
10
|
10
|
10
|
|
精確測量范圍
|
滿量程的1%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
1000
|
|
|
壓縮試驗兩壓盤間距離
|
1000
|
960
|
1300
|
|
上下壓盤直徑
|
Ф200
|
Ф300
|
|
拉伸及壓縮試驗最大行程
|
1000
|
|
1300
|
|
加載速度(mm/min)
|
0.005-500無級可調
|
|
加載方式
|
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，床墊彈簧疲勞試驗機，限位停機
|
|
凈重(Kg)
|
300
|
750
|
2000
|
|
外形尺寸
|
740*575*1600
|
1900*1100*2300
|
1100*770*2558
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
≤±(50+0.30L)μm
|
|
電源
|
220VAC±10% 50Hz
|
380VAC±10% 50Hz
|
|
|
|
|
|
|
|
|
|
|
|
