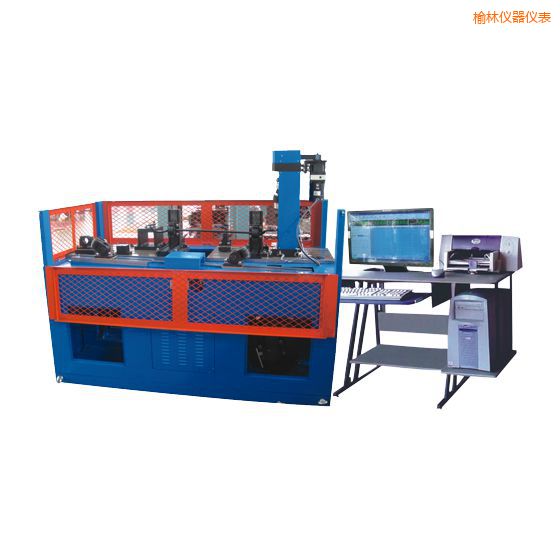

TPJ-WG20機械式穩定桿疲勞試驗機主要用于汽車穩定桿的耐久性疲勞試驗，并且可以做汽車穩定桿的性能檢測試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的汽車穩定桿疲勞壽命測試及力學性能檢測試驗。
疲勞試驗技術指標: 1 最大試驗力（推拉力）： 20kN 2 試驗工位數： 1個 3 振幅（擺臂行程即推拉長度）：Max：±100mm 可調 4 試驗頻率： 1-5HZ 5 被試驗穩定桿的長度： 600～1500mm可以調整（手動方式） 兩軸之間的安裝距離： 500～1200mm可以調整（手動方式） 在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，以 準確調整穩定桿的安裝位置和擺幅。 6 被試驗穩定桿的臂長： 150～500mm可以調整（手動方式） 7 穩定桿臂長與長度間角度間的長度：0～200mm可調（手動） 8 試驗次數計數器容量： 9×10 9 功能：設置試驗次數自動停機；試件斷裂自動停機；兩端同時加載，即試件的兩個擺臂同時做相反的運動 10顯示：電控箱數字顯示試驗次數、試驗頻率。 11電源電壓：三相四線制380V，50Hz
性能試驗技術指標: 1最大試驗力（推拉力）： 20kN 2試驗工位數： 1個 3擺臂的位移檢測行程： ±100mm 4被試驗穩定桿的長度： 600～1500mm可以調整（手動方式） 兩軸之間的安裝距離： 500～1200mm可以調整（手動方式） 在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，以準確調整穩定桿的安裝位置。 5被試驗穩定桿的臂長： 150～500mm可以調整（手動方式） 6穩定桿臂長與長度間角度間的長度：0～200mm可調（手動） 7功能：根據位移檢測力值，或是根據力值檢測位移等 顯示及控制：采用微機控制采集、顯示穩定桿的力值、位移等參數，可進行數據處理、分析，打印報表等。 8電源電壓：三相四線制380V，50Hz
功能特點 疲勞試驗部分主要是由驅動系統、傳動系統、振幅調節機構、工件固定裝置、位置調整裝置、控制顯示等系統組成，適用于各種汽車穩定桿的疲勞性能試驗。該試驗機由變頻器控制三相異步電機運行，通過偏心裝置帶動連桿，同時驅動二級連桿使擺動杠桿驅動穩定桿，，完成對穩定桿的往復推拉疲勞試驗。該部分通過單片機控制，實現試驗頻率的自動調節及試驗次數到達自動停機功能。 性能檢測試驗部分是利用做疲勞試驗時工件固定及位置調整裝置，在此基礎上增加了力值及位移檢測裝置，主要有步進電機驅動系統、絲杠傳動部分、導軌導向部分、負荷傳感器、光柵尺和加載附具等組成，完成對穩定桿的性能檢測試驗。該部分通過單片機控制，實現試驗速度的自動調節，，試驗力值及位移的實時檢測功能。
疲勞試驗部分主機 加載機構為機械加載，采用傳統的曲柄連桿機構，將電機的旋轉運動轉化為直線往復運動； 傳動機構由電磁調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在0.5-5Hz范圍內任意調節。同時利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。 另外還具備X、Y、Z軸三個方向預調節裝置（即根據穩定桿的長度、臂長、臂長與長度間的角度三個方向可以自由調整）、振幅（擺動幅度）調節裝置等。振幅調節裝置通過調整滑塊的偏心量，，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。 主機部分具有安全保護網。 整機部分具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運轉平穩，易于保養、維護等特點。 时代集团公司成立于1984年10月，由彭伟民、王小兰等一批科技人员创办，是北京中关村地区成立最早的机电行业领域的高科技制造企业。 时代集团秉承“自我设计、协同工作、创造卓越”的发展宗旨，始终坚持“国内一流、世界先进”、“不求唯一、但要第一”的产品开发目标，“杰出的高技术产品、令人放心的质量、让您满意的服务”的质量方针，经过30年的不懈努力，目前已发展壮大为拥有30亿元资产、8家控股公司及30余家销售型子公司和办事处，员工近2000人，产品涉及检测仪器、焊接设备、试验机、机器人等领域的高科技产业型经济实体。建有国家级技术中心及企业博士后流动站。公司1995年通过ISO9001质量体系认证，是中国焊接行业首家通过认证的企业。此外，2008年公司获得环境管理体系（ISO14001：2004）和职业健康安全管理体系（OHSMS18001：2001）的认证。 北京时代之峰科技有限公司成立于2002年8月14日，其研制的便携检测仪器产品属国内一流、世界先进水平。使用TIME®商标覆盖所有产品型号，经过二十余年的不懈努力和积累，便携式仪器已经具有里氏硬度仪、粗糙度仪、洛氏硬度仪、维氏硬度仪、邵氏硬度仪、超声波测厚仪、超声波探伤仪、涂层测厚仪、测振仪等十二个系列近百种型号。同时，北京时代之峰科技有限公司向国内外市场销售材料试验机、冲击机、弹簧试验机。TIME®品牌的便携式仪器是“北京名牌产品”。硬度仪在国内属首创，成为中国硬度测试史上的里程碑。时代粗糙度仪是目前国内最先进、功能最齐全的检测仪器。时代品牌便携式仪器产品先后获得国家级新产品称号并列入国家级火炬计划，出口至全球五十余个国家和地区。TIME®便携式仪器是目前国内外同类产品市场量最多，用户采用最多的中国品牌产品。 北京时代之峰科技有限公司依托时代集团多年来形成的检测仪器领域的技术优势而建立的专业化高科技企业。目前，仪器产品已涵盖力学测试、长度计量、无损检测等众多应用领域，种类涉及里氏硬度计、橡胶硬度计、数显洛氏、布氏、显微维氏、高端硬度计、粗糙度仪、涂层测厚仪、超声波测厚仪、测振仪、测温仪、超声波探伤仪、磁粉探伤仪、电子万能试验机、弹簧试验机、冲击试验机、金相制样设备等几十个系列300多个型号，产品出口至全球60余个国家和地区，荣获“北京市名牌产品”称号。 闂備浇顕栭崰鎾诲礉瀹ュ憘锝夊箹娴ｆ瓕袝闂佹寧妫佸Λ鍕敁閹捐崵鍙撻柛銉戝啯娈婚梺閫炲苯澧い锔诲灦閹鎮滈懞銉у弳濠电偛妫欑敮鈺呭吹閺嶎厽鍊靛ù锝呭暙椤ュ秹鏌涢妵鍗炴搐缁秹鏌ｅΟ铏癸紞闁靛棗锕ら湁闁挎繂鐗婄涵鍫曟煛娴ｉ潧鈧繈寮澶嬫櫢闁跨噦鎷� 濠电偞鍨堕幐鑽ゅ垝瀹ュ钃熼柣鏃傚帶鎼村﹤顭跨捄渚Ц鐎规洘娲熼弻锝呪枎濡搫顫╁銈嗘煥缁夊綊鐛幘璇茬疀妞ゅ繐妫滅换锟�100%闂傚倸鍊稿Λ妤呮偉婵傛潌澶愬箻缂佹ǚ鎸冮梺鍐叉惈閸婃悂藟閻愮儤鍋ｉ柛銉㈡櫅閻ㄦ垹绱掓潏銊х畺缂佸苯宕埞鎴炵節閸曨剦娼旈梺鑽ゅУ閸旓箓宕㈠ú顏勭闂侇剙绉寸憴锕傚箹鐎涙ḿ绠橀柣鐔哥箖缁绘繃绻涢幆褍鈷夐梺鍛婃尫閸楀啿鐣峰Δ鈧濂稿醇濠靛牃鍋撻銏♀拺妞ゆ劗鍠庢禍楣冩⒑閻熸壆鐣柛銊ャ偢楠炴捇鏁愭径濞€儵鏌涚仦鎹愬婵炴嚪鍥ㄥ仭闁哄洦姘ㄧ粣鏃堟煃瑜滈崜姘┍閾忚宕查柛鎰靛枛缁狅綁鏌熺€涙ḿ鐭嬬紒顕嗙畵閺岋綁濡搁妷銉純闂佽 鍋撻柕蹇嬪€曢懜瑙勩亜閺冨倻甯涢柣顏冪矙閺屾稑鈽夊▍鍗炴贡閹广垹螣閸忕厧浠掗柣蹇曞仧閺咁偊鍩€椤掑倸鍘寸€规洩绲鹃ˇ鐗堟償閵忋垺娈搁梻鍌欑贰閸嬪嫰藝閹殿喒鍋撳銉ュ闁轰礁绉舵禒锕傛嚃閳哄﹣绱橀梻浣告惈閸犳稓绮婚幒妤€绐楁俊顖濆吹閳绘洟鏌℃径瀣嚋闁稿﹪娼ч湁闁挎繂鐗婄涵鍫曟煛娴ｉ潧鈧牜绮欐径濠庡悑闁糕剝顨呰ⅲ闂備浇顫夊妯活殽韫囨洘顫曟繝闈涱儏缁狅綁鏌熺€涙ḿ鐭嬬紒顕嗙畵閹ǹ绠涢幘鎼￥闂佺粯绻冮惄顖氱暦閿熺姵鎯炴い鎰剁秶妤犲繘姊洪崫鍕垫Т闁逞屽墮瀵爼顢曢挊澹濈懓饪伴崘顏勵暪婵炲瓨绮嶇敮锟犵嵁閹达箑顫呴柨婵嗘缂嶆捇姊洪幐搴ｂ槈闁哄牜鍓熷畷褰掓晸閿燂拷100%闂備胶枪缁诲牓宕濋幋尾鐑藉磼閻愬鍔甸梺閫炲苯澧繛鑹邦嚙铻ｉ柟绋块缂嶆挸鈹戦悙鍙夘棛闁告洘锕㈤崺鈧い鎺戯攻鐎氾拷 闂備礁纾崢褍煤閿濆洨绠旈柕蹇嬪€曞Λ姗€鏌ｉ悢鍝勵暭妞ゎ偄绉撮湁闁绘瑢鍋撳ù婊勭箞瀹曠懓顫濇潏鈺佸触闁诲函绲洪弲婵嬫嚌閿燂拷2003婵°倗濮烽崑鐘诲箵椤忓棙顫曟繝闈涙川閳绘棃鏌￠崟顐ｇ婵炶绲介湁闁绘ǹ灏欓崙鍦磼閵婏絽濡兼い鏂跨箻婵＄兘濡堕崶鈺傚殞婵犵妲呴崑鈧柛瀣尰缁绘盯寮堕幋顓炲壆闂佸憡顨呴柊锝呯暦閹惰棄惟鐟滃繘宕洪敓鐘崇厱婵炲棙鍔曢悘鈺呮煛娴ｈ灏扮紒鍌氱Х椤︽煡鏌熼摎鍌氬祮闁哄被鍔戦崺鈧い鎺戝閼歌銇勯弴鐐搭棤缂佲偓婢舵劖鐓欑紓浣姑慨鍐磼鐠鸿櫣浠涚紒鍌涘浮椤㈡棃宕熼鍌氱稊闂傚倷绶￠崑鍕囬鐐村€甸柨鐕傛嫹+闂傚倷鐒﹀妯肩矓瑜版帒鐒垫い鎺戯攻鐎氾拷+闂佽娴烽幊鎾凰囬幎鍓垮绻濋崟顒€顏╅梺鍛婂姦閸樻儳危閿燂拷+闂備胶纭堕弲婵嬨€佹繝鍥舵晩闁告洦鍨扮€氬鈧箍鍎遍幊搴綖閵堝鐓忛柛鈽嗗幗鐎氾拷 闂備礁纾崢褍煤閵堝绀勯柨鐔哄Т鐎氬鏌ㄩ悤鍌涘2濠电偞鍨堕幐绋棵洪妶澶樻晩鐎广儱娲犻崑鎾荤嵁閸喚浠鹃梺绯曟櫆缁嬫捇骞夌€涙ɑ濯撮柣锝呮湰椤秹姊洪幐搴ｂ槈闁兼椿鍨跺畷銏犫槈閵忕姾袝闁圭厧鐡ㄧ换鍡欑矆閿燂拷120濠电偞鍨堕幖鈺傜閿濆鈧線骞嬮悙纰樻灃濠殿喗锚绾绢厼鐡梺鍝勵槴閺咁亪骞忛敓锟�20000闂佽姘﹂～澶婏耿閸︻厽顫曢柟鐑樻尵閳绘梹鎱ㄥ鍡椾簽閺夆晜妫冮獮鏍偓娑櫳戦悡锝夋煕濡も偓闁帮絽鐣烽幎瑙ｂ偓锕傚箳閺冨偆妲烽柣搴ｆ暩婢ф銆冮崨鏉戞槬閻忕偞鍎抽杈ㄤ繆閵堝倸浜惧銈忛檮鐎笛呪偓闈涘悑閹峰懏顦版惔锝嗗殞闂備線娼уΛ鏃堟嚄閸洖鏋侀柕鍫濐槸缁狅絽顪冪€ｎ亜顒㈤柣锝堥哺椤ㄣ儵鎮欓弶鎴殝缂佺虎鍘兼晶浠嬪箯鐎ｎ喖围闁告侗鍙€椤斿绻涢幋鐐村碍婵﹫濡囩划瀣箛閺夎法顓煎銈嗗灴閺侇噣宕戦幘缁樻櫢闁跨噦鎷� 闂備礁纾崢褍煤閿濆洨绠旈柕蹇嬪€曞Λ姗€鏌ｉ悢鍝勵暭妞ゎ偄绉撮湁闁绘瑢鍋撳ù婊勭懅閹峰綊鎮㈤悡搴ｅ€為梺鑺ッˇ顖炲极閸洘鐓曢柣鎴濇閻忕喓绱掗弮鈧ḿ娆撳煝閺冨牆惟闁靛鍎查弶鍛婄箾鐎电ǹ顎屽ù婊勭矊閳诲秹骞掑Δ鈧€氬鈧箍鍎遍幊搴綖閵堝鐓曟繝闈涙嚀閸忓苯顭胯缁诲牓寮鍥︽勃闁绘劦鍓氬▓姗€姊洪崨濠傚濠靛倹姊婚懞閬嶅焺閸愨晛鍔呴梺鍝勫暙閸婂綊寮宠箛鎾佺懓饪伴崘顏勫毈闂佸憡顨呴柊锝呯暦閹惰棄惟闁靛牆鎳庣壕鍧楁煟閻愬鈼ら柛鏃€鍨垮銊╁閵堝懓鍩炲銈嗘磵閸嬫挻銇勯敐搴′喊鐎规洘妞介幃銏ゆ倻濡吋娈搁梻浣哄仺閸庤尙鍒掗崼銏㈢當闁靛繈鍊曞Λ姗€鏌ｉ悢鍝勵暭妞ゎ偄绉撮湁闁绘瑢鍋撳ù婊勭墵閸┾偓妞ゆ帊鑳剁粻鎾绘煙娴ｅ啿娲﹂崑瀣倶閻愰潧鍔﹂柛瀣崌閺佹捇鏁撻敓锟� 闂備礁纾崢褍煤閿曞倸鍨傛繝濠傚椤╅攱銇勯幋锝嗙《闁荤喐绻傞湁闁绘ê寮堕崳鎼佹偣閹邦喖鏋涙鐐插暣婵℃悂鏁冮埀顒傚緤閻熻埇鈧帒顫濋鐘冲垱闂佺粯绻嶉崰姘跺箯瑜版帒惟闁宠桨鐒﹂锟犳⒑闂堟稒顥欑紒鑸靛哺閹敻顢氶埀顒勭嵁閳ь剛鎲搁幋锕€绀傛慨妞诲亾闁诡垰鍟村畷鐔碱敆婢跺鎸勬繝鐢靛仦濞兼瑩顢栭崟顖氱閹兼番鍔岄梻顖涖亜椤撶喎绗х紒鈧径鎰厱婵炲棙鐟ч悾杈ㄣ亜閿斿墽甯涙繛鑹邦嚙铻ｇ紓浣贯缚閻ｅ磭绱撻崒娆戭槮缂佺粯锕㈤幃鏉库枎閹邦喒鏋栭梺鍝勵槼濞夋洖危閿濆鐓忛柛鈩冩礉閸忓本绻涢敐搴℃灍缂佸矂浜堕、娆撴寠婢光晜顨婇弻锟犲醇椤愩垻浠搁梺缁樼箥閸ｏ綁骞嗛崘顔肩妞ゆ劧绲块ˇ浼存⒒閸屾艾鏆熼柛鐘茬Ф閹峰綊鎮㈤悡搴ｇ暫闂侀潧枪閸庤京鏁幎鑺ュ仯闁归偊鍠楅崵鈧梺杞扮贰閸欏啫鐣烽妷锔藉劅闁靛骏绱曢悿鈧梻浣告啞閺岋繝宕滃┑瀣瀬妞ゆ洍鍋撴鐐村姈閹峰懐鍠婂Ο杞板闂佽法鍣﹂幏锟�
|
|||||||||||||||||
 |
       |
