◆ 滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求； ◆ 具有JB/T 4730推薦使用的TOFD缺陷測長功能——合成孔徑聚焦（SAFT），還原缺陷特征； ◆ 具有長續航時間、高檢測效率、人性化的操作界面，現場使用性更好，可實現現場遠程控制及自動掃查： → 提供滿足企業特殊要求的軟件定制服務。 → 提供滿足現場特殊檢測要求的手動、 自動掃查器及硬件配置定制服務。 ◆ 特種行業TOFDⅡ級人員資質培訓考核樣板機。

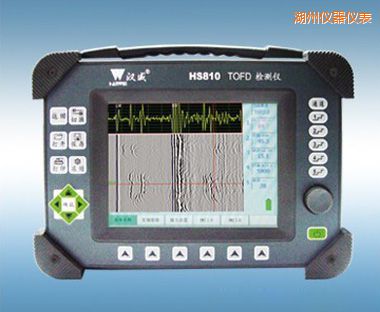

便攜式TOFD超聲波檢測儀HS810 性能特點：
A 特優點 →采用歐盟鑒定標準EN12668-1：2000；提供中英文歐標鑒定報告各一份
B探傷功能 TOFD掃成像：實時顯示缺陷的灰度掃查圖，直觀顯示缺陷并對缺陷質量進行評價
C 掃描范圍
D 數據分析
E數據存儲與輸出
多同時連接探頭：10 個 脈沖類型：負方波脈沖 脈沖前沿：<10 ns 脈沖寬度：50 ns-1000ns連續可調 阻抗匹配：25Ω /500Ω可調 掃描范圍：零界面入射——1400mm鋼縱波 采樣頻率/位數：125MHZ/12bits 采樣深度：512/1024可調 重復頻率：25-800Hz可調 波形平均：1-8可調 檢波方式：數字檢波 衰減器精度：<+1dB/12dB 聲速范圍：300~20000 m/s 動態范圍：≥30dB 垂直線性誤差：≤4% 水平線性誤差：≦0.3% 分辨力：>36dB（5P14） 靈敏度余量：>60dB(深200mmΦ2平底孔) 波形顯示方式：射頻波，檢波 (全波、負或正半波),信號頻譜(FFT) 成像模式：根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃 直線掃查長度：0~40000 mm自動滾屏 記錄方法：完全原始數據記錄 儀器軟件：儀器軟件應該同時具備SAFT（合成孔徑聚焦）功能，遼寧超聲波探傷儀，差分，直通波拉直功能 離線分析軟件：離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能 離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能 離線分析軟件應該具備能直接將TOFD圖像轉換成BMP位圖的功能 離線圖象分析：恢復和回放掃查時記錄的A掃波形。 缺陷尺寸和輪廓。 厚度/幅度數據統計分析。 記錄轉換到ASCII/MS Word/MS Excel格式報告。 數據報告：直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像。 內存：1 G 閃存- Quasi HDD：4 G 輸出：LAN, USB2.0, VGA 顯屏：6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm，日光可讀 LCD；最大 A掃尺寸 130×92 mm 控制：前板密封鍵盤，鼠標，飛梭 兼容外部設備：USB鍵盤和鼠標，USB閃存卡，通過USB或LAN打印，通過USB或LAN連接PC，SVGA外接顯示器 儀器操作系統：winCE操作系統，抗病毒能力強 離線分析軟件操作系統：全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接計算機，外接計算機通過網絡或USB連接進行離線數據分析和報告。 檢測數據傳輸：檢測信號及編碼器數據應采用單根集成電纜形式將信號輸入儀器，及復合電纜線集成一體 掃查器裝置：應配備掃查器，并具備強力磁輪壓伸彈簧耦合裝置 出廠檢驗：儀器通過國家質量技術監督檢驗檢疫總局組織的科技成果鑒定，儀器出廠時提供歐標鑒定合格書 包裝：進口高強度硬塑箱 尺寸：248×180×80 mm含電池 電源、電壓：電池12V7Ah連續工作8小時（鋰電池供電） 環境溫度：(-10-40)°C（參考值） 相對濕度：（20-95）%RH 重量：2.4kg含電池 武汉中科创新技术股份有限公司，简称“中科创新”，是中国科学院下属的科技型企业，公司注册前是中科院武汉物理所超声检测研究室，具有多年的研究经验和产品制造经验，现已是具有国际先进水准的专业从事超声波检测仪、电磁检测仪、涡流检测仪、超声自动化成套设备的开发、制造、技术支持与服务的旗舰型公司。 武汉中科创新技术股份有限公司自二十世纪八十年代率先研发数字式超声波探伤仪填补国内空白以来，一直致力于高新技术产业化的发展，逐渐形成了具有国内一流品牌的便携式数字超声波探伤仪、手持式数字超声波探伤仪、记录本式数字真彩超声波探伤仪、空军系统专用数字超声波探伤仪、铁路系统专用数字超声波探伤仪，台式、分体式多功能多通道数字超声波自动探伤系统等多元化不同超声检测的产品。公司拥有一流的科技开发和生产实力的队伍，从而保证了各种产品具有独立的自主知识产权，使产品的各项性能和技术指标均达到国际水平，领先国内水平。更因为在产品技术上的先进性、品质因素上的卓越可靠性，使公司得以保持良好的市场活力，产品广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上，受到了一致的好评，实现了良好的经济效益和社会效益。 武汉中科创新技术股份有限公司在发展中不断壮大，通过了GB/T19001-2000标准质量体系的认（0503Q10047ROS），先后获得中国科学院和国家科技进步奖，产品得到了国家原劳动部、原电力部、石油天然气总公司、铁道部、解放军空军司令部装备部、国家质量技术监督局、航天技术总公司等部委的热忱推荐和大力推广。多年来连续被国家经贸委评为1998、1999、2000、2002年度国内新产品；科技部列为超声仪器行业独家1997年国家级重点火炬计划项目（国科火字96103）实施单位；也是数字式超声波仪器行业唯一通过国家质量技术监督局计量器具型式批准的国家级产品（国监局98№：2）。专用数字超声仪器通过铁道部车辆局技术评审（量设1997），被列为铁道部机务系统专用定型产品；通过空军司令部技术成果鉴定（鉴字61068号），并获军内成果二等奖。公司新近研制开发的“ABTMI-1型多功能超声波探伤设备和检测方法”项目以通过国家质检监督检疫局所组织的科学技术成果鉴定。正在研制的新项目便携式TOFD检测仪，目前已经全面掌握TOFD技术并积累了大量的现场数据，TOFD技术实现的硬件部分面临的是实验阶段。便携式TOFD检测仪及提出的检测技术能完善探伤标准、探伤检测工艺，为企业和在检验单位提供在用压力容器压力管道稳定生产的技术服务，同时产生明显的经济效益。更主要的是由于解决了检验检测中的技术难题，切实保证在用压力容器管道的安全运行，具有极为明显的社会效益。 闁诡喓鍔嶅Σ鎼佸触閿旇棄顎撻煫鍥у暣閳ь剙顦悗鐑芥煥濞嗘帩鍤栭悗浣冨閸ぱ囧籍閻樺磭銆婂ù锝堟硶閺併倝鏁嶉敓锟� 濞戞挻绮嶉弻鐔煎床婢跺宕曢柣娆樺墮椤斿秹骞撻幇顏嗚繑100%闂傚棗鐖奸ˉ鎾绘⒔閳哄倸顥為悹鍥╁皑缁辨繃绌卞┑濠勬閻犳劦鍘洪幏閬嶅触鎼存繄鐟濇繝濞惧墲閸撲即宕楀鍫濈€梺顐熷亾闁瑰箍鍨奸幓锝夊Υ閸屾艾娑ч悷鏇氱窔閳ь剚淇虹换鍐箣閹存粍绮﹂柣銊ュ閺€銏ゅ船椤旂粯鐪介柛娑櫱圭换妯兼偘鐏炵晫鈧兘宕ｆ搴㈢暠闂侇偄顦扮€氥劑鏁嶇仦鑲╊伇闁哄喛绠掗崰妯荤▕閺夋寧鍊靛ù锝堟硶閺併倖绋夊鍡楀К闁规澘楠忕槐婵嬪箣閹存粍绮﹂悘蹇撴閻濇盯宕￠搹顐ｏ骏闁哄鈧弶顐藉ù婊冪墔娴滄帡骞戦姀锝嗗經闁挎稑鏈崹锟�100%闁稿繈鍔戦·鍌炴焻閳ь剚娼诲Ο鎸庡經婵炲棔鍕橀埀顒婃嫹 闁崇厧娲ｇ粭銏ゅ棘閻熺増顫嶅ù鐙€浜濋崹姘辩博鐎ｂ晝鑹�2003妤犵偠鎻槐婵囩▔閺勫浚娲ｅù鐘茬凹缁ㄣ劌顔忛妷銈囩懝婵☆偀鍋撴繛鏉戭儎閸楀酣宕抽妸褏鍩￠柛娆愬灩閺佹挻绂嶈閹蜂即鏌ㄩ埀顒勫船椤曞棛绀夐柟缁樺姃缁跺灚绂掗鍕彜闂侇偄顦悗锟�+闂佹澘绉归埀顒婃嫹+閻庣懓顦抽ˉ濠勬嫬閸愵厾妲�+闁糕晝顢婇鍕嫉瀹ュ懎顫ら柕鍡嫹 闁崇厧娲ら崙锟犲嫉閿燂拷2濞戞挸娲ら宥団偓骞垮灪閸╂稓鎲存担鐣屾闁挎稑鑻崢娑㈠触鎼存繆绀�120濞戞搩浜ｉ、鎴炵▔濮樺磭孝閺夆晪鎷�20000閻庤婀圭槐鎺撶▔濮橆偆杩旈幖瀛樻煣閸楀酣宕抽…鎺旂鐎电増顨呴崺灞惧濡も偓椤︽寧瀵兼担椋庣懝闁靛棔鑳堕弫銈夊箣妞嬪孩鐣辨鐐村绾墽鎷嬮妶鍛濞戞挸姘︾粋鎰板箥椤戦敮鍋撻敓锟� 闁崇厧娲ｇ粭銏ゅ棘閻熺増顫嶅ù鐙€浜欑拹鐔煎炊閽樺鏁堕柛鐑嗗灟缁旀潙鈻旈妸銉ユ杸濞寸媭浜滃▍鎺楀嫉瀹ュ懎顫ら柛婵呰兌婢ф繈鏁嶇仦鐐殘闁告劕濂旂花鈩冩償閺冨倹鏆忓ù婊冪凹閸楀酣宕抽妸銈呭磿閻炴稏鍔戦弨銏ゅ船椤曗偓椤ｎ偊宕洪悢鐑樼暠闁炽儲绮堢粭銏ゅ棘閻熺増顫嶅ù鐙€浜栭埀顒佺箓閹佳囨偋鐏炵儵鍋撻敓锟� 闁崇厧娲﹂崹婊勭椤戣法鐟濆ù鐘叉噸鐠愮喖骞冮妸锕€绲瑰〒姘洴閻濐喚鎷归妸鈺佹闁靛棔绶氶悵顕€骞€瑜戦崗姗€鎯冮崟顒夋⒕婵炴潙顑勯崡搴ㄥ闯椤帞绀夐柛娆欑畱椤︾粯娼诲Ο缁樼畳缂備礁绻橀悰娆愮▔閺夎法妲ｉ柕鍡曡兌濞ｎ喗绌遍钘壩楅柡鍫灦閻濐噣鎯冮崟顐ｇ闂傚啰鍠嶇拹鐔煎箖閵娿儱甯抽悹鎰嚀閺侇參宕ユ惔銏＄疀闁告柡鍓濋弫顕€骞愭担纰樺亾閿燂拷
|
|||||||||||||||
 |
       |
